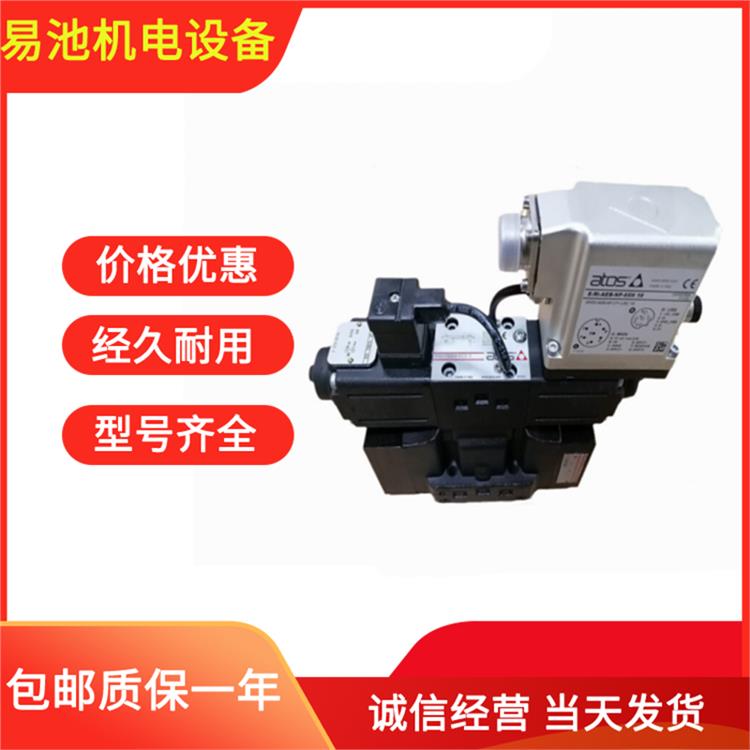

　　ATOS阿托斯比例閥安裝調試步驟：

　　在安裝ATOS比例閥之前，油的清潔度必須達到NAS7級。

　　擰緊螺釘，將比例閥固定在集成塊上，并連接電纜。

　　用螺絲刀松開電磁鐵一側端部的排氣螺釘空氣。

　　閥門處于可用狀態。

　　阿托斯ATOS換向閥有兩組密封組件。每組密封組件由閥瓣、密封圈、調整塊、調節螺釘、夾板和螺栓組成。閥瓣為碳鋼板焊件，設有加強筋，即增加閥瓣強度又起導向作用，保證每組閥瓣間的同軸度。閥瓣上鑲嵌聚氨脂橡膠圈，該材料具有耐油、耐磨損、性能穩定、密封良好和使用壽命長的特點。在凸輪的作用下，密封圈的球面與閥體密封面相接觸產生擠壓彈性變形，達到密封效果。調整塊和調節螺釘在兩組密封組件不能同步到位時可起調整作用，確保各通道密封性能同步到位。

　　阿托斯ATOS換向閥的優點：

　　動作準確、自動化程度高、工作穩定可靠，但需附設驅動和冷卻系統，結構較為復雜；閥瓣式結構則較簡單，多用于流量較小的生產工藝上。

　　在石油、化工、礦山和冶金等行業中，阿托斯ATOS換向閥是一種重要的流體換向設備。該閥安裝在稀油潤滑系統輸送潤滑油的管道中。通過變換密封組件在閥體中的相對位置，使閥體各通道連通或斷開，從而控制流體的換向和啟停。

　　阿托斯ATOS換向閥是具有兩種以動形式和兩個以上油口的方向控制閥。是實現液壓油流的溝通、切斷和換向，以及壓力卸載和順序動作控制的閥門?？块y芯與閥體的相對運動的方向控制閥。有轉閥式和滑閥式兩種。按閥芯在閥體內停留的工作位 置數分為二位、三位等；按與閥體相連的油路數分為 二通、三通、四通和六通等；操作閥芯運動的方式有 手動、機動、電動、液動、電液等型式。

　　阿托斯ATOS安全閥排放和回座壓力的調整：

　　1、調整閥門排放壓力和回座壓力，必須進行閥門達到全開啟高度的動作試驗，因此，只有在大容量的試驗裝置上或者在安全閥安裝到被保護設備上之后才可能進行。其調整方法依閥門結構不同而不同。

　　2、對于帶反沖盤和閥座調節圈的結構，是利用閥座調節圈來進行調節。擰下調節圈固定螺釘，從露出的螺孔伸人一根細鐵棍之類的工具，即可撥動調節圈上的輪齒，使調節圈左右轉動。當使調節圈向左作逆時針方向旋轉時，其位置升高，排放壓力和回座壓力都將有所降低。反之，當使調節圈向右作順時針方向旋轉時，其位置降低，排放壓力和回座壓力都將有所升高。每一次調整時，調節：圈轉動的幅度不宜過大（一般轉動數齒即可）。每次調整后都應將固定螺釘擰上，使其端部位于調節圈兩齒之間的凹槽內，既能防止調節圈轉動，又不對調節圈產生徑向壓力。為了安全起見，在撥動調節圈之前，應使安全閥進口壓力適當降低（一般應低于開啟壓力的90%），以防止在調整時閥門突然開啟，造成事故。

　　3、對于具有上、下調節圈（導向套和閥座上各有一個調節圈）的結構，其調整要復雜一些。閥座調節圈用來改變閥瓣與調節圈之間通道的大小，從而改變閥門初始開啟時壓力在閥瓣與調節圈之間腔室內積聚程度的大小。當升高閥座調節圈時，壓力積聚的程度，從而使閥門比例開啟的階段減小而較快地達到突然的急速開啟。因此，升高閥座調節圈能使排放壓力有所降低。應當注意的是，閥座調節圈亦不可升高到過分接近閥瓣。那樣，密封面處的泄漏可能導致閥門過早地突然開啟，但由于此時介質壓力還不足以將閥瓣保持在開啟位置，閥瓣隨即又關閉，于是閥門發生頻跳。閥座調：《圈主要用來縮小閥門比例，開啟的階段和調節排放壓力，同時也對回座壓力有所影響。

　　上調節圈用來改變流動介質在閥瓣下側反射后折轉的角度，從而改變流體作用力的大小，以此來調節回座壓力。升高上調節圈時，折轉角減小，流體作用力隨之減小，從而使回座壓力增高。反之，當降低上調節圈時，回座壓力降低。當然，上調節圈在改變回座壓力的同時，也影響到排放壓力，即升高上調節圈使排放壓力有所升高，降低上調節圈使排放壓力有所降低，但其影響程度不如回座壓力那樣明顯。

　　阿托斯ATOS安全閥鉛封：

　　安全閥調整完畢，應加以鉛封，以防止隨便改變已調整好的狀況。當對安全閥進行整修時，在拆卸閥門之前應記下調整螺桿和調節圈的位置，以便于修整后的調整工作。重新調整后應再次加以鉛封。

　　阿托斯ATOS安全閥開啟壓力的調整:

　　1、安全閥出廠前，應逐臺調整其開啟壓力到用戶要求的整定值。若用戶提出彈簧工作壓力級，則按一般應按壓力級的下限值調整出廠。

　　2、使用者在將安全閥安裝到被保護設備上之前或者在安裝之前，必須在安裝現場重新進行調整，以確保安全閥的整定壓力值符合要求。

　　3、在銘牌的彈簧工作壓力級范圍內，通過旋轉調整螺桿改變彈簧壓縮量，即可對開啟壓力進行調節。

　　4、在旋轉調整螺桿之前，應使安全閥進口壓力降低到開啟壓力的 90%以下，以防止旋轉調整螺桿時閥瓣被帶動旋轉，以致損傷密封面。

　　5、為保證開啟壓力值準確，應使調整時的介質條件，如介質種類、溫度等盡可能接近實際運行條件。介質種類改變，特別是當介質聚積態不同時（例如從液相變為氣相），開啟壓力常有所變化。工作溫度升高時，開啟壓力一般有所降低。故在常溫下調整而用于高溫時，常溫下的整定壓力值應略高于要求的開啟壓力值。高到什么程度與閥門結構和材質選用都有關系，應以制造廠的說明為根據。

　　6、常規安全閥用于固定附加背壓的場合，當在檢驗后調整開啟壓力時（此時背壓為大氣壓），其整定值應為要求的開啟壓力值減去附加背壓值。
